■４０Ｈ袴用平車
(出車）
■４０Ｈ袴用丸車
(入車）
で使用する車 |
| 外径１９Φ㎜ |
 |
| スチール車 |
 |
| ジュラコン車 |
 |
| 真鍮ムク車 |
 |
| 耐食車 |
 |
| SUS304車 |
|
| ステン袴 戸車 キャップ レール |
☆で１枚のステンレス板より成型していますので、継ぎ目がなく、加工性・精度・強度共に優れた製品です。

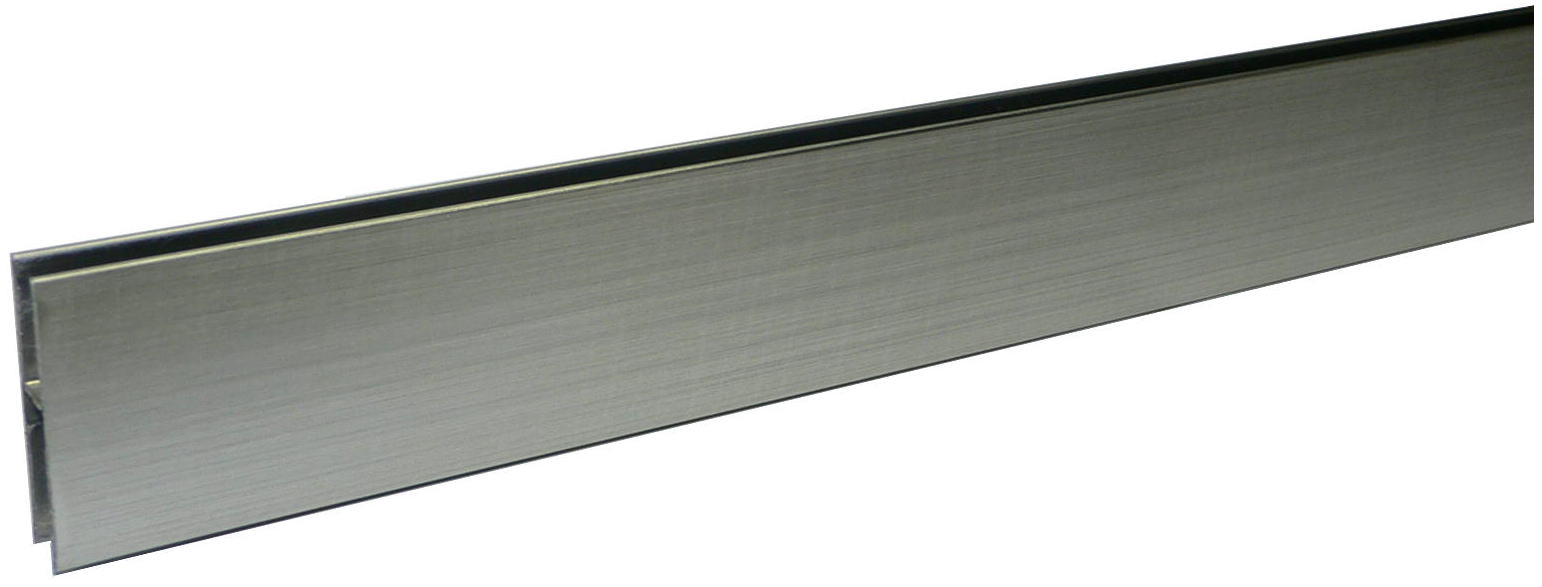

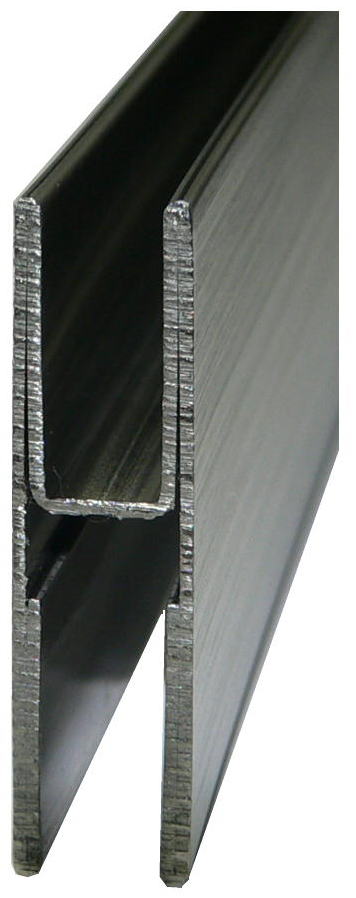

| ■ステン40H袴 |
 （寸法図 ㎜） |
| 材 質 |
SUS304 t=0.8 |
| 仕上げ |
ヘアーライン ／ バイブレーション
準鏡面（＃５００） ／ 鏡 面（＃８００） |
| サイズ |
3640㎜ ／ 2000㎜ ／ 1818㎜
1515㎜ ／ 1212㎜ ／ 909㎜ |
※あらかじめ錠穴加工(LO-4050用)を施した製品も揃えています。（3640㎜を除く）
この場合の錠穴は、右前・芯２０㎜となっています。 |
| ヘアーライン |
バイブレーション |
準鏡面（＃５００） |
鏡面（＃８００） |
 |
 |
表示する画面の関係で実際の製品の質感と異なって見えることがあります。
税別上代価格表
| 製品コード |
仕 上 げ |
サイズ |
単価(税別) |
| SHH360 |
ヘアーライン |
3640㎜ |
￥25,800 |
| SHH200 |
ヘアーライン |
2000㎜ |
￥14,150 |
| SHH180 |
ヘアーライン |
1818㎜ |
￥12,900 |
| SHH150 |
ヘアーライン |
1515㎜ |
￥10,750 |
| SHH120 |
ヘアーライン |
1212㎜ |
￥8,600 |
| SHH090 |
ヘアーライン |
909㎜ |
￥6,450 |
| SHV360 |
バイブレーション |
3640㎜ |
￥42,360 |
| SHV200 |
バイブレーション |
2000㎜ |
￥23,250 |
| SHV180 |
バイブレーション |
1818㎜ |
￥21,180 |
| SHV150 |
バイブレーション |
1515㎜ |
￥17,650 |
| SHV120 |
バイブレーション |
1212㎜ |
￥14,120 |
| SHV090 |
バイブレーション |
909㎜ |
￥10,590 |
| SHM360 |
準 鏡 面（#500） |
3640㎜ |
￥29,880 |
| SHM200 |
準 鏡 面（#500） |
2000㎜ |
￥16,400 |
| SHM180 |
準 鏡 面（#500） |
1818㎜ |
￥14,940 |
| SHM150 |
準 鏡 面（#500） |
1515㎜ |
￥12,450 |
| SHM120 |
準 鏡 面（#500） |
1212㎜ |
￥9,960 |
| SHM090 |
準 鏡 面（#500） |
909㎜ |
￥7,470 |
| SHK360 |
鏡 面（#800） |
3640㎜ |
￥43,080 |
| SHK200 |
鏡 面（#800） |
2000㎜ |
￥23,650 |
| SHK180 |
鏡 面（#800） |
1818㎜ |
￥21,540 |
| SHK150 |
鏡 面（#800） |
1515㎜ |
￥17,950 |
| SHK120 |
鏡 面（#800） |
1212㎜ |
￥14,360 |
| SHK090 |
鏡 面（#800） |
909㎜ |
￥10,770 |

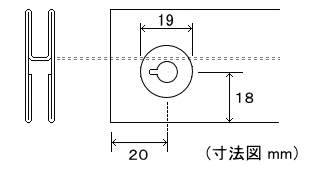

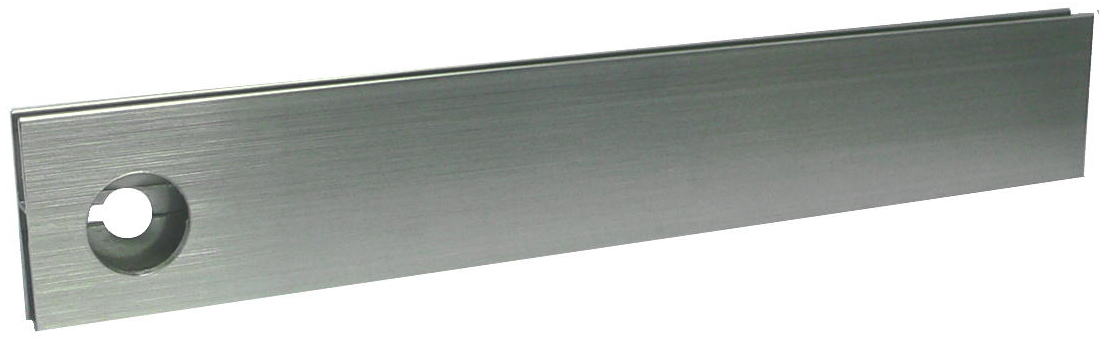

■錠穴加工 （プッシュロックLO-４０５０用 右前・芯２０㎜)
 |
※ |
弊社加工の錠穴について、特に指定のない 限り、左図の通りとなっています。 |
| ※ |
錠穴の芯を中心より２㎜下にすることにより錠受穴加工の際、相手袴の芯を抜かずに８φの穴が明きます。 |
| ※ |
錠穴位置の変更や、左前等の仕様変更も承ります。(加工費は、別見積となります） |
| ※ |
SMN3500用の錠穴加工も承ります。(加工費は、別見積となります） |
税別上代価格表
| 上記価格表にプラス(3640mmを除く) |
錠穴 1ヶ付 |
錠穴 2ヶ付 |
ヘアーライン
バイブレーション
準 鏡 面（#500） |
￥1,500 |
￥3,000 |
| 鏡 面（#800） |
￥2,000 |
￥4,000 |
☆袴の深い方(２２㎜)に差し込むだけで簡単にセット出来ます。
☆また、老朽化（摩耗･目詰まり･腐食）した戸車の交換も簡単に出来ます。
☆引戸の重量に合わせて個数を増やすことが可能で、個数を調節することにより大きな引戸でも軽く開閉することが出来ます。
※戸車の特性に関しましては、 を参照して下さい。
 |
■４０Ｈ袴用平車(出車） |
材質
外装 SUS304
車軸 真鍮ニッケルメッキ
車 スチール車／ジュラコン車／真鍮ムク車
耐食車／SUS304車 |
 |
製品コード |
仕 様 |
単価(税別) |
| PB40HS |
スチール車 |
￥420 |
| PB40HJ |
ジュラコン車 |
￥450 |
| PB40HB |
真鍮ムク車 |
￥450 |
| PB40HN |
耐 食 車 |
￥720 |
| PB40H 304 |
SUS304車 |
￥1,020 |
 |
■４０Ｈ袴用丸車(入車） |
材質
外装 SUS304
車軸 真鍮ニッケルメッキ
車 スチール車／ジュラコン車／真鍮ムク車
耐食車／SUS304車 |
 |
製品コード |
仕 様 |
単価(税別) |
| PB40MS |
スチール車 |
￥420 |
| PB40MJ |
ジュラコン車 |
￥450 |
| PB40MB |
真鍮ムク車 |
￥450 |
| PB40MN |
耐 食 車 |
￥720 |
| PB40M 304 |
SUS304車 |
￥1,020 |
| ※生産終了品（2016年4月） |
| ■４０Ｈ袴用平車(出車） |
■４０Ｈ袴用丸車(入車） |
 |
 |
▲ページの先頭へ戻る
☆ステン４０Ｈ袴の小口に装着することにより、袴の外観をを整えるだけでなく、切断面による手などのケガの防止、またガラスや戸車のズレ(飛び出し)の防止効果もあります。
☆また、小口をふさぐことにより、ホコリや砂などが袴内に入るのも防ぎ、戸車の耐久性アップにも効果があります。
 |
 |
 |
■ステン４０Ｈ袴用キャップ平用 (出車用) |
材質
キャップ SUS304
ビス SUS304 |
| プラスドライバーでビスを締めて袴に固定します。 |
 |
製品コード |
仕上げ |
単価(税別) |
| PCSHHH |
ヘアーライン |
￥500 |
| PCSHHV |
バイブレーション |
￥650 |
| PCSHHK |
鏡 面（#800） |
￥650 |
 |
 |
 |
■ステン４０Ｈ袴用キャップ丸用 (入車用) |
材質
キャップ SUS304
ビス SUS304 |
| プラスドライバーでビスを締めて袴に固定します。 |
 |
製品コード |
仕上げ |
単価(税別) |
| PCSHMH |
ヘアーライン |
￥500 |
| PCSHMV |
バイブレーション |
￥650 |
| PCSHMK |
鏡 面（#800） |
￥650 |
 |
 |
 |
■ステン４０Ｈ袴用キャップFIX用(固定用) |
材質
キャップ SUS304
ビス SUS304 |
| プラスドライバーでビスを締めて袴に固定します。 |
 |
製品コード |
仕上げ |
単価(税別) |
| PCSHFH |
ヘアーライン |
￥500 |
| PCSHFV |
バイブレーション |
￥650 |
| PCSHFK |
鏡 面（#800） |
￥650 |
▲ページの先頭へ戻る
☆で成型していますので、エッジがシャープな製品となっています。
 |
■ステン耳なし上レール |
| 材 質 |
SUS304 t=0.8 |
仕 上 げ
［側面のみ］ |
ヘアーライン ／ バイブレーション
準鏡面（#600） ／ 鏡 面（#800） |
| サ イ ズ |
4000㎜ / 3000㎜ / 2000㎜
1500㎜ / 1000㎜ |
※寸法切断・3φサラ穴加工致します。  |
税別上代価格表
| 製品コード |
仕上げ |
サイズ |
単価(税別) |
| SR2H400 |
ヘアーライン |
4000㎜ |
￥12,960 |
| SR2H300 |
ヘアーライン |
3000㎜ |
￥9,720 |
| SR2H200 |
ヘアーライン |
2000㎜ |
￥6,480 |
| SR2H150 |
ヘアーライン |
1500㎜ |
￥4,860 |
| SR2H100 |
ヘアーライン |
1000㎜ |
￥3,240 |
| SR2V400 |
バイブレーション |
4000㎜ |
￥22,960 |
| SR2V300 |
バイブレーション |
3000㎜ |
￥17,220 |
| SR2V200 |
バイブレーション |
2000㎜ |
￥11,480 |
| SR2V150 |
バイブレーション |
1500㎜ |
￥8,610 |
| SR2V100 |
バイブレーション |
1000㎜ |
￥5,740 |
| SR2J400 |
準 鏡 面（#600） |
4000㎜ |
￥18,240 |
| SR2J300 |
準 鏡 面（#600） |
3000㎜ |
￥13,680 |
| SR2J200 |
準 鏡 面（#600） |
2000㎜ |
￥9,120 |
| SR2J150 |
準 鏡 面（#600） |
1500㎜ |
￥6,840 |
| SR2J100 |
準 鏡 面（#600） |
1000㎜ |
￥4,560 |
| SR2K400 |
鏡 面（#800） |
4000㎜ |
￥25,440 |
| SR2K300 |
鏡 面（#800） |
3000㎜ |
￥19,080 |
| SR2K200 |
鏡 面（#800） |
2000㎜ |
￥12,720 |
| SR2K150 |
鏡 面（#800） |
1500㎜ |
￥9,540 |
| SR2K100 |
鏡 面（#800） |
1000㎜ |
￥6,360 |
 |
■ステン耳なし下レール(平用) |
| 材 質 |
SUS304 t=0.8 |
仕 上 げ
［側面のみ］ |
ヘアーライン ／ バイブレーション
準鏡面（#600） ／ 鏡 面（#800） |
| サ イ ズ |
4000㎜ / 3000㎜ / 2000㎜
1500㎜ / 1000㎜ |
| ※寸法切断・3φサラ穴加工致します。 |
税別上代価格表
| 製品コード |
仕上げ |
サイズ |
単価(税別) |
| SR3H400 |
ヘアーライン |
4000㎜ |
￥10,560 |
| SR3H300 |
ヘアーライン |
3000㎜ |
￥7,920 |
| SR3H200 |
ヘアーライン |
2000㎜ |
￥5,280 |
| SR3H150 |
ヘアーライン |
1500㎜ |
￥3,960 |
| SR3H100 |
ヘアーライン |
1000㎜ |
￥2,640 |
| SR3V400 |
バイブレーション |
4000㎜ |
￥19,600 |
| SR3V300 |
バイブレーション |
3000㎜ |
￥14,700 |
| SR3V200 |
バイブレーション |
2000㎜ |
￥9,800 |
| SR3V150 |
バイブレーション |
1500㎜ |
￥7,350 |
| SR3V100 |
バイブレーション |
1000㎜ |
￥4,900 |
| SR3J400 |
準 鏡 面（#600） |
4000㎜ |
￥16,480 |
| SR3J300 |
準 鏡 面（#600） |
3000㎜ |
￥12,360 |
| SR3J200 |
準 鏡 面（#600） |
2000㎜ |
￥8,240 |
| SR3J150 |
準 鏡 面（#600） |
1500㎜ |
￥6,180 |
| SR3J100 |
準 鏡 面（#600） |
1000㎜ |
￥4,120 |
| SR3K400 |
鏡 面（#800） |
4000㎜ |
￥24,880 |
| SR3K300 |
鏡 面（#800） |
3000㎜ |
￥18,660 |
| SR3K200 |
鏡 面（#800） |
2000㎜ |
￥12,440 |
| SR3K150 |
鏡 面（#800） |
1500㎜ |
￥9,330 |
| SR3K100 |
鏡 面（#800） |
1000㎜ |
￥6,220 |
 |
■ステン耳付き上レール |
| 材 質 |
SUS304 t=0.8 |
仕 上 げ
［耳 部 分］ |
ヘアーライン ／準鏡面（#600） |
| サ イ ズ |
4000㎜ / 3000㎜ / 2000㎜
1500㎜ / 1000㎜ |
| ※寸法切断・3φサラ穴加工致します。 |
税別上代価格表
| 製品コード |
仕上げ |
サイズ |
単価(税別) |
| SR4H400 |
ヘアーライン |
4000㎜ |
￥15,600 |
| SR4H300 |
ヘアーライン |
3000㎜ |
￥11,700 |
| SR4H200 |
ヘアーライン |
2000㎜ |
￥7,800 |
| SR4H150 |
ヘアーライン |
1500㎜ |
￥5,850 |
| SR4H100 |
ヘアーライン |
1000㎜ |
￥3,900 |
| SR4J400 |
準 鏡 面（#600） |
4000㎜ |
￥21,120 |
| SR4J300 |
準 鏡 面（#600） |
3000㎜ |
￥15,840 |
| SR4J200 |
準 鏡 面（#600） |
2000㎜ |
￥10,560 |
| SR4J150 |
準 鏡 面（#600） |
1500㎜ |
￥7,920 |
| SR4J100 |
準 鏡 面（#600） |
1000㎜ |
￥5,280 |
 |

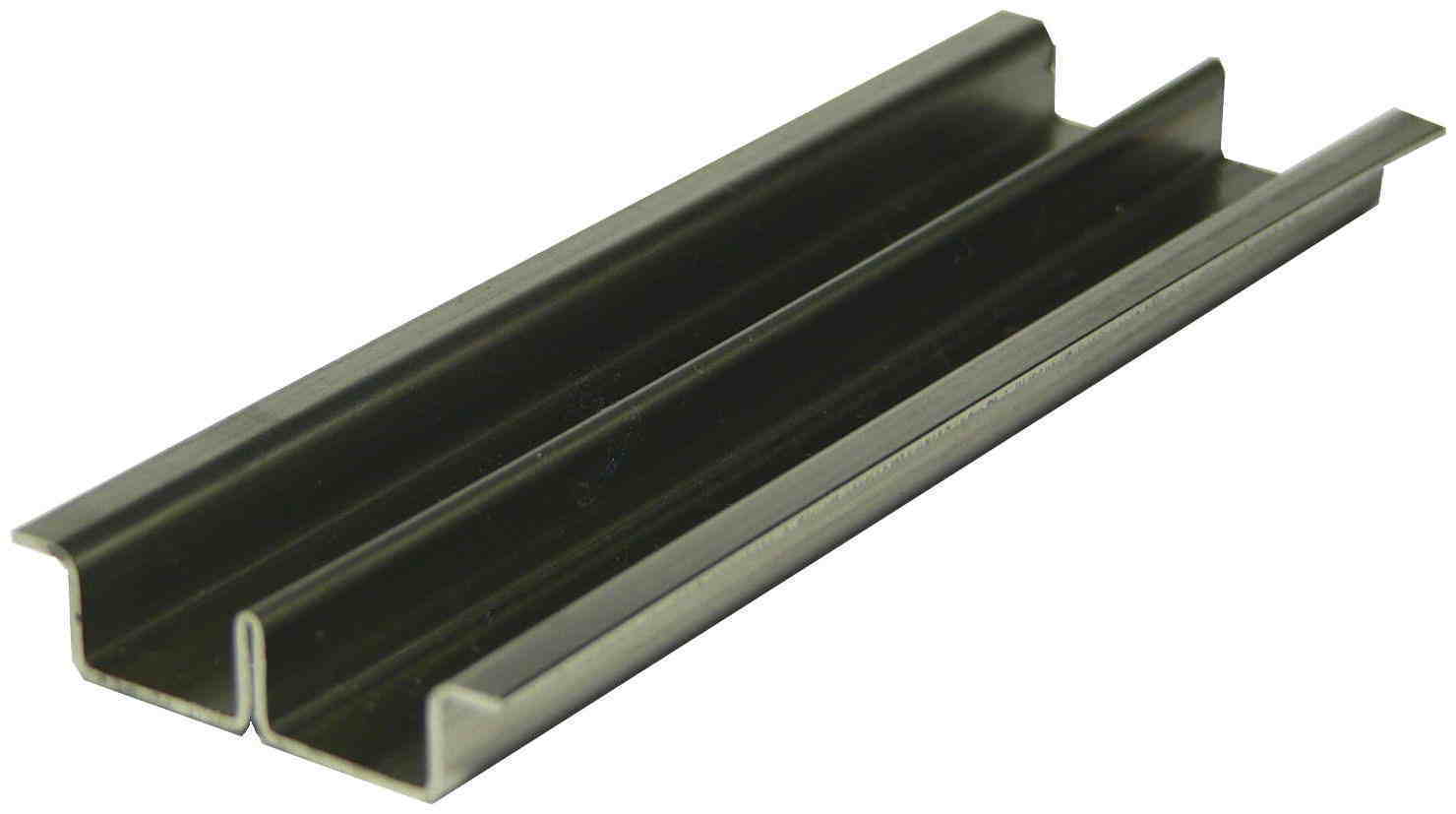

■ステン耳付き下レール(平用) |
| 材 質 |
SUS304 t=0.8 |
仕 上 げ
［耳 部 分］ |
ヘアーライン ／準鏡面（#600） |
| サ イ ズ |
4000㎜ / 3000㎜ / 2000㎜
1500㎜ / 1000㎜ |
| ※寸法切断・3φサラ穴加工致します。 |
税別上代価格表
| 製品コード |
仕上げ |
サイズ |
単価(税別) |
| SR5H400 |
ヘアーライン |
4000㎜ |
￥12,960 |
| SR5H300 |
ヘアーライン |
3000㎜ |
￥9,720 |
| SR5H200 |
ヘアーライン |
2000㎜ |
￥6,480 |
| SR5H150 |
ヘアーライン |
1500㎜ |
￥4,860 |
| SR5H100 |
ヘアーライン |
1000㎜ |
￥3,240 |
| SR5J400 |
準 鏡 面（#600） |
4000㎜ |
￥19,600 |
| SR5J300 |
準 鏡 面（#600） |
3000㎜ |
￥14,700 |
| SR5J200 |
準 鏡 面（#600） |
2000㎜ |
￥9,800 |
| SR5J150 |
準 鏡 面（#600） |
1500㎜ |
￥7,350 |
| SR5J100 |
準 鏡 面（#600） |
1000㎜ |
￥4,900 |
 |

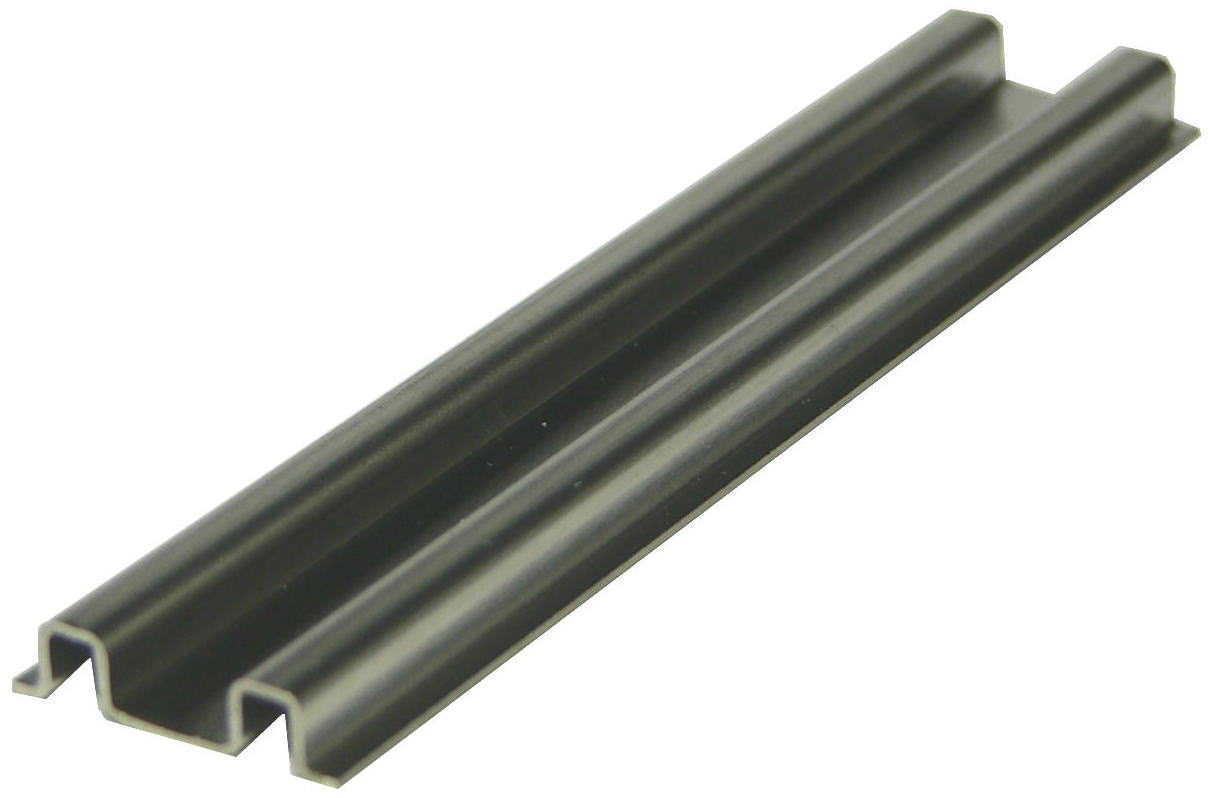

■ステン２列レール(丸用) |
| 材 質 |
SUS304(ＨＬ) t=0.6 ／ SUS304(ＢＡ) t=0.6 |
| 仕 上 げ |
ヘアーライン生地 ／ 準鏡面（＃６００） |
| サ イ ズ |
4000㎜ / 3000㎜ / 2000㎜ / 1500㎜ / 1000㎜
3640㎜ / 1818㎜ / 909㎜ |
| ※寸法切断・3φサラ穴加工致します。 |
税別上代価格表
| 製品コード |
仕上げ |
サイズ |
単価(税別) |
| SR1H400 |
ヘアーライン生地 |
4000㎜ |
￥7,120 |
| SR1H300 |
ヘアーライン生地 |
3000㎜ |
￥5,340 |
| SR1H200 |
ヘアーライン生地 |
2000㎜ |
￥3,560 |
| SR1H150 |
ヘアーライン生地 |
1500㎜ |
￥2,670 |
| SR1H100 |
ヘアーライン生地 |
1000㎜ |
￥1,780 |
| SR1M360 |
準鏡面（＃６００） |
3640㎜ |
￥9,600 |
| SR1M300 |
準鏡面（＃６００） |
3000㎜ |
￥7,920 |
| SR1M180 |
準鏡面（＃６００） |
1818㎜ |
￥4,800 |
| SR1M150 |
準鏡面（＃６００） |
1500㎜ |
￥3,960 |
| SR1M100 |
準鏡面（＃６００） |
909㎜ |
￥2,400 |
▲ページの先頭へ戻る
■ステンレール寸法切断・穴明加工
※ステンレールの別寸法製作も承ります。切断寸法をご指定の上、お申しつけ下さい。
※別注製作見積書の［ステンレール］をクリックし、印刷の上ご記入下さい。
※また、別寸切断したレールにビス穴明加工も承ります。穴径等、特に指定のない場合３φサラ穴となります。
※穴ピッチは、通常300～500㎜で加工していますが、特に指定のある場合は、その旨お申しつけ下さい。
※上記以外にも、切り欠き等ご注文がございましたら、ご遠慮無くお申しつけ下さい。出来るかぎり、お応えします。
|
|
|
