PDFファイル
こちらを利用してください
■40H袴用平車(出車)
■40H袴用丸車(入車)
■40H袴用平丸兼用車
で使用する車 |
外径19Φo |

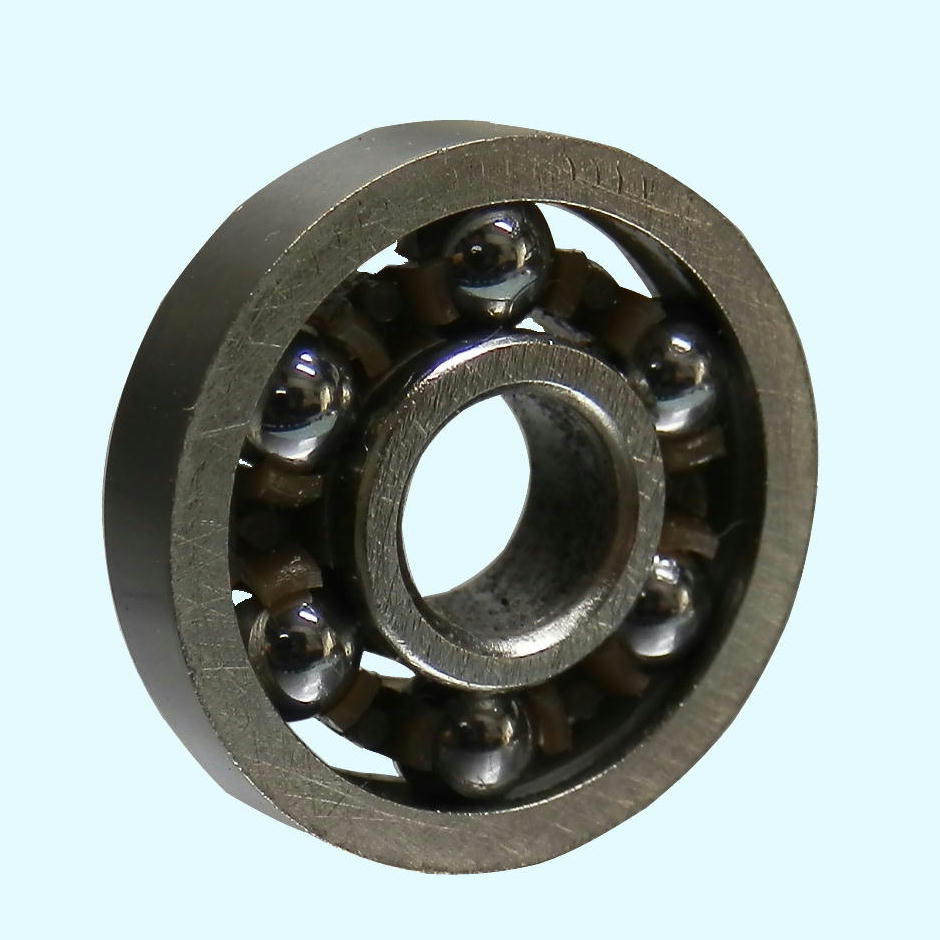

![リテナ(ボール保持器)付でボールの回転も滑らかです。しかし、腐食し(サビ)やすいので湿度の低い室内での使用に適しています。](suteela.jpg) |
スチール車 |
![外輪がジュラコンですので、アルミレールに傷をつけず、また比較的静かに回転します。 しかし、腐食し(サビ)やすいので湿度の低い室内での使用に適しています。](jurakona.jpg) |
ジュラコン車 |

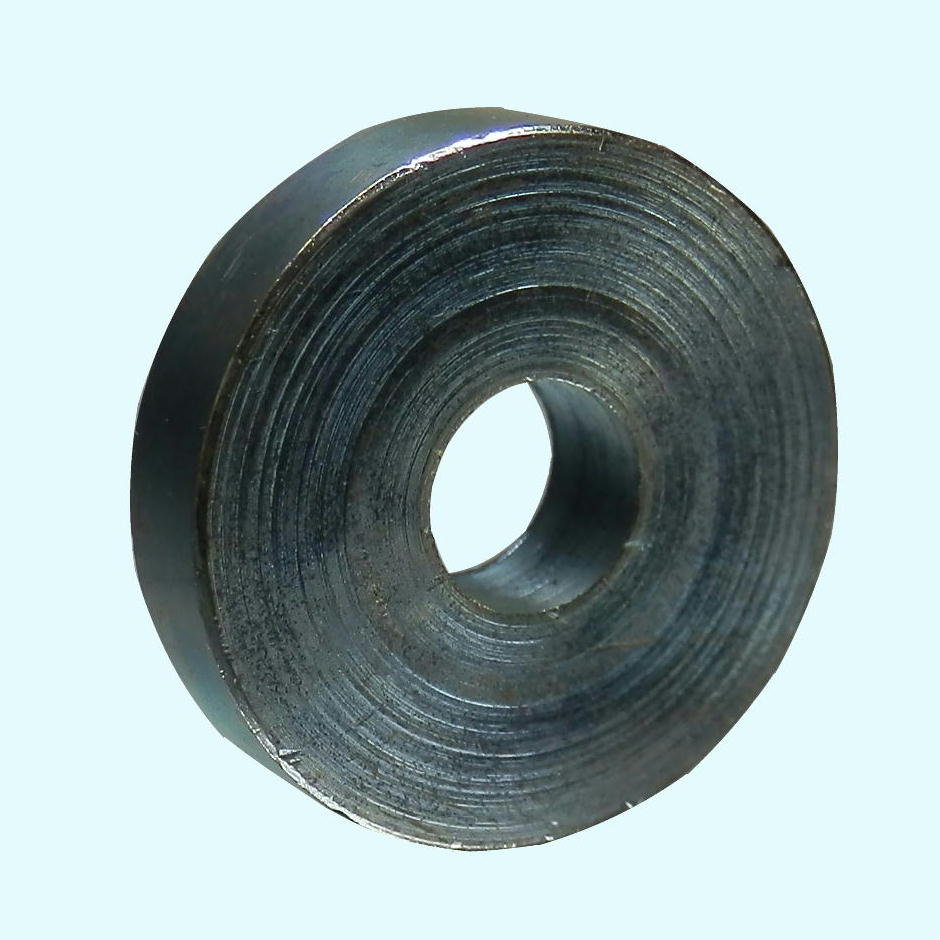

![丈夫で耐食性があり、屋外や湿度の高い場所での使用に適しています。しかし、回転の滑らかさに関しては、ベアリングより劣るので、開閉頻度が低いケースに適しています。](sintyua.jpg) |
真鍮ムク車 |

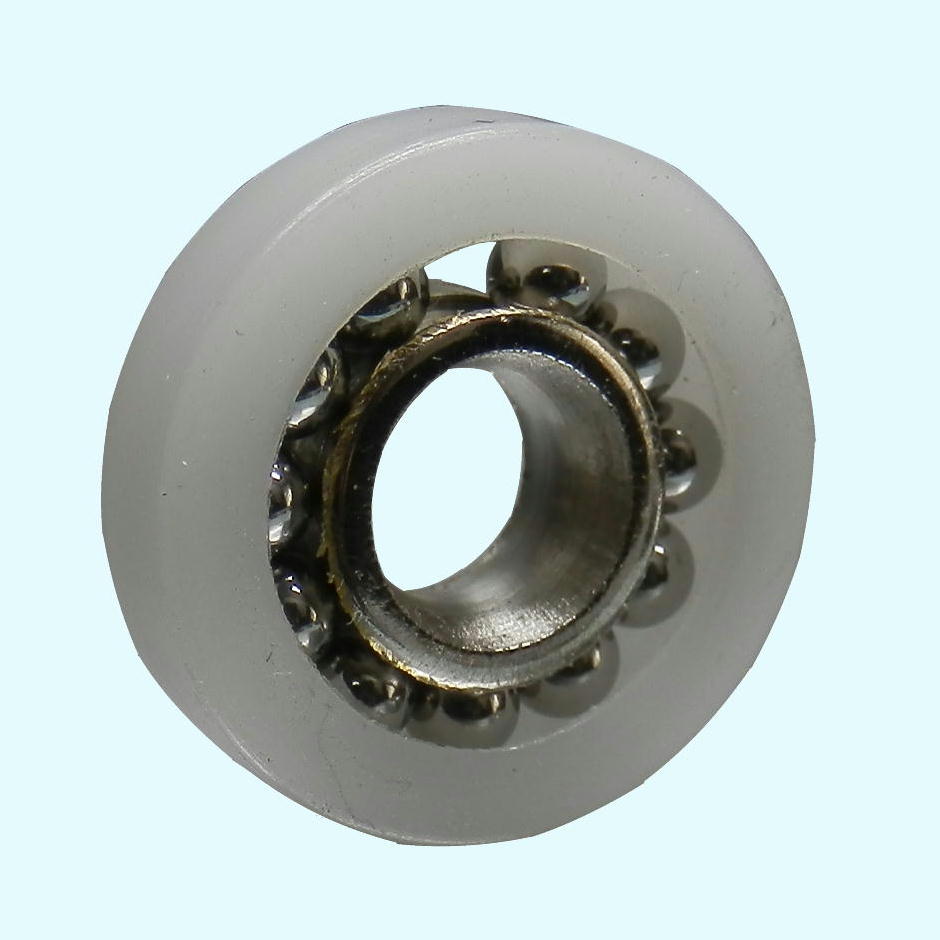

![ジュラコン車の長所に耐食性を加えた優れた製品です。 屋内の湿度の高い場所での使用にお奨めです。](taisyoka.jpg) |
耐食車 |
![材質にSUS304を使用し、丈夫で耐食性があり優れた製品です。 屋外の湿度の高い場所での使用にお奨めです。](sus304a.jpg) |
SUS304車 |
![](line0904.gif)
■40H−5o袴用戸車
■33H袴用平車(出車)
■33H袴用丸車(入車)
で使用する車 |
外径16Φo |

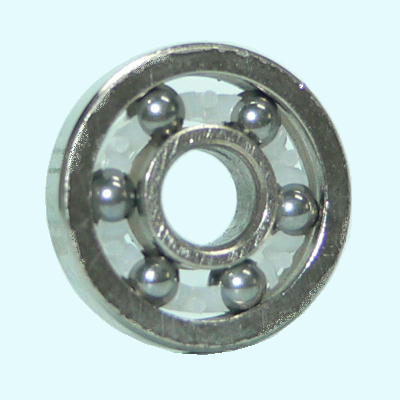

![](ster16.jpg) |
スチール車 |

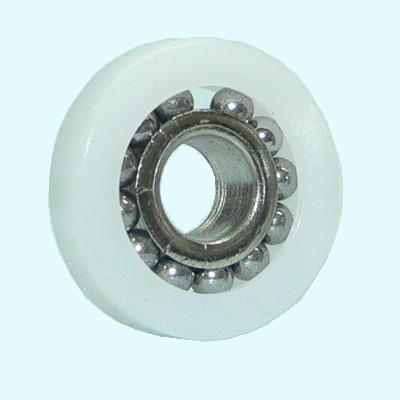

![](jyura1623.jpg) |
ジュラコン車 |
![](sinntyu16.jpg) |

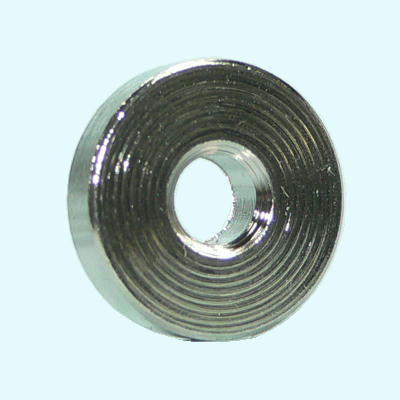

真鍮ムク車 |
|
アルミ袴 戸車 キャップ レール |

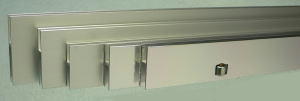

![■アルミ袴](logo811.gif)
![](P1030008.jpg) |
■アルミ40H袴 |
材 質 : A6063SS-T5
仕 上 げ: アルマイト(B2)
サ イ ズ : 3640o/1818o/1212o/909o |
![](AH401.gif) |
製品コード |
サイズ |
仕 様 |
単価(税別) |
AH40360 |
3640o |
錠穴なし |
\3,960 |
AH40180 |
1818o |
錠穴なし |
\1,980 |
AH40181 |
1818o |
錠穴1カ所付* |
\2,980 |
AH40182 |
1818o |
錠穴2カ所付* |
\3,980 |
AH40120 |
1212o |
錠穴なし |
\1,320 |
AH40121 |
1212o |
錠穴1カ所付* |
\2,320 |
AH40090 |
909o |
錠穴なし |
\990 |
AH40091 |
909o |
錠穴1カ所付* |
\1,990 |
![](hkmana11.gif)
![](ah40lo1.gif)

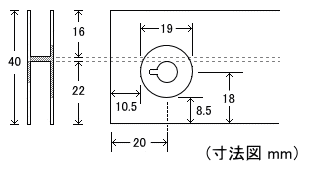

*あらかじめ錠穴加工(LO-4050用)を施した製品も揃えています。 (3640oを除く)
この場合の錠穴は、右前用・芯20o用となっています。
|
対応部品
・40H袴用平車(出車)
・アルミ40H袴用キャップ付戸車平用(出車)
・アルミ40H袴用キャップ平用(出車)
・40H袴用丸車(入車)
・アルミ40H袴用キャップ丸用(入車)
別注製作致します(寸法切断・引戸用袴加工)
![FAX見積書](button15112.gif) |
![](P1030010.jpg) |
■アルミ25H袴 |
材 質 : A6063SS-T5
仕 上 げ: アルマイト(B2)
サ イ ズ : 3640o/1818o/1212o/909o |
![](AH251.gif) |
製品コード |
サイズ |
仕 様 |
単価(税別) |
AH25360 |
3640o |
錠穴なし |
\2,640 |
AH25180 |
1818o |
錠穴なし |
\1,320 |
AH25120 |
1212o |
錠穴なし |
\880 |
AH25090 |
909o |
錠穴なし |
\660 |
対応部品
・25H袴用平車(出車) 天引用
・25H袴用丸車(入車)
別注製作致します(寸法切断・引戸用袴加工)
![FAX見積書](button15112.gif) |
![](P1030011.jpg) |
■アルミ25H袴天引用 (受注生産) |
材 質 :A6063SS-T5
仕 上 げ:アルマイト(B2)
下用袴に使用するタテ車は、別売の「25H袴用 平車(出車) 天引用 PB25HB」をご使用下さい。 |
![](AH2520T.gif) |
ヨコ車
外装:りん青銅
車軸:真鍮
車:真鍮クロームメッキ |
対応部品
・25H袴用平車(出車) 天引用
|
■アルミ40H袴・■アルミ33H袴にも天引用の加工ができます。お問い合わせください。
![](P1030012.jpg) |
■アルミ3・4o袴 |
材 質 : A6063SS-T5
仕 上 げ: アルマイト(B2)
サ イ ズ : 3640o/1818o |
![](AH253611.gif) |
製品コード |
サイズ |
仕 様 |
単価(税別) |
AH04360 |
3640o |
錠穴なし |
\2,400 |
AH04180 |
1818o |
錠穴なし |
\1,200 |
AH04120 |
1212o |
錠穴なし |
\800 |
AH04090 |
909o |
錠穴なし |
\600 |
対応部品
・3・4o袴用戸車
別注製作致します(寸法切断・引戸用袴加工)
![FAX見積書](button15112.gif) |
▲ページの先頭へ戻る
![■袴用戸車](logo821.gif)
戸車の材質と特性に関しましては、[ベアリング・ムク車について] を
参照して下さい。
![](PB40VH1.jpg) |

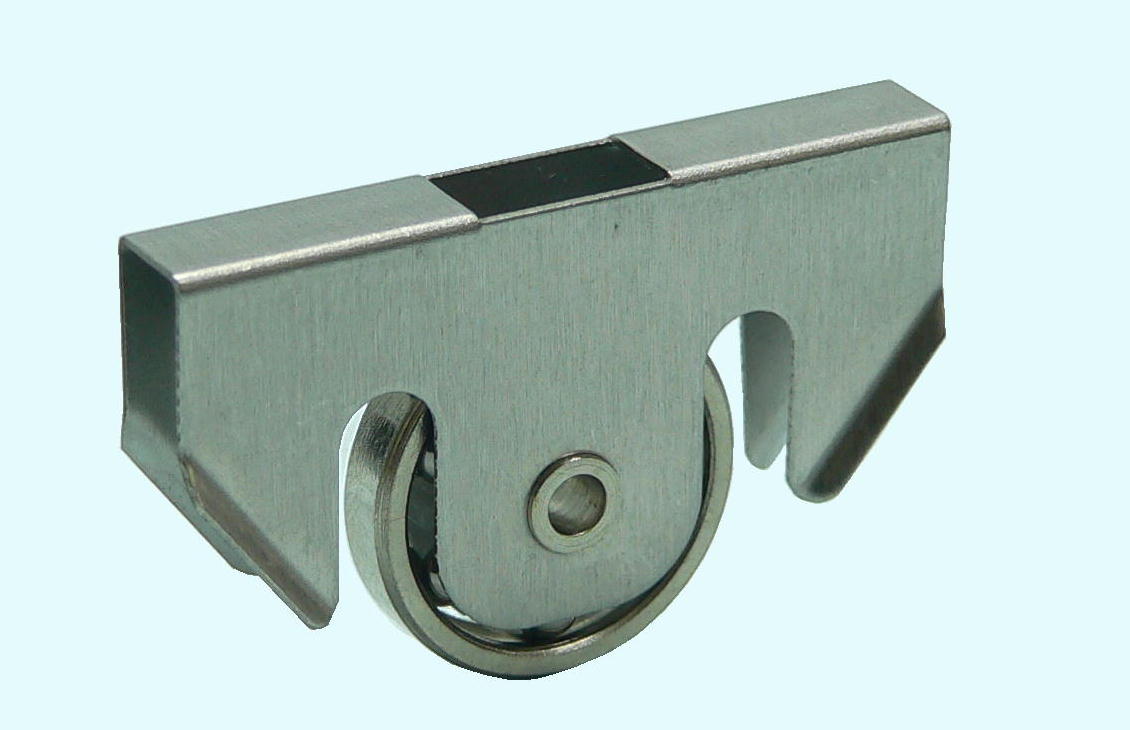

■40H袴用平車(出車) |
材質
外装 SUS304
車軸 真鍮ニッケルメッキ
車 スチール車/ジュラコン車/真鍮ムク車
耐食車/SUS304車 |
![](pb40hka.gif) |
製品コード |
仕 様 |
単価(税別) |
PB40HS |
スチール車 |
\360 |
PB40HJ |
ジュラコン車 |
\390 |
PB40HB |
真鍮ムク車 |
\390 |
PB40HN |
耐 食 車 |
\660 |
PB40H 304 |
SUS304車 |
\960 |
![](PB40VM1.jpg) |

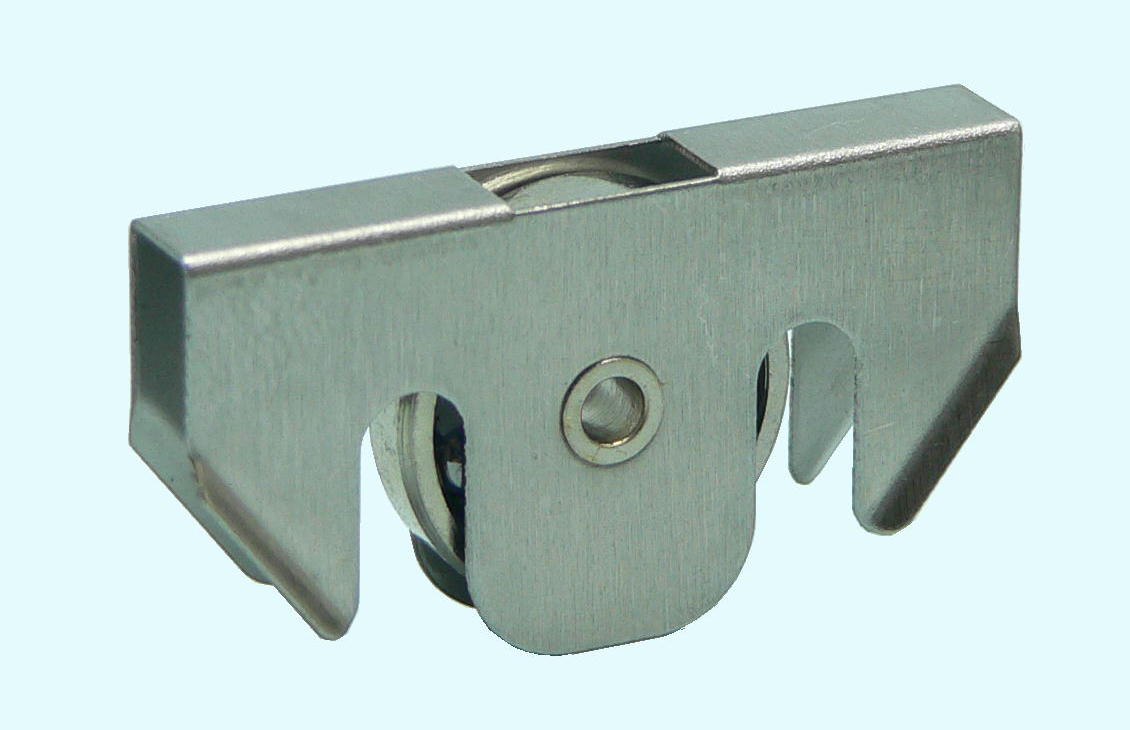

■40H袴用丸車(入車) |
材質
外装 SUS304
車軸 真鍮ニッケルメッキ
車 スチール車/ジュラコン車/真鍮ムク車
耐食車/SUS304車 |
![](pb40mka.gif) |
製品コード |
仕 様 |
単価(税別) |
PB40MS |
スチール車 |
\360 |
PB40MJ |
ジュラコン車 |
\390 |
PB40MB |
真鍮ムク車 |
\390 |
PB40MN |
耐 食 車 |
\660 |
PB40M 304 |
SUS304車 |
\960 |
※生産終了品(2016年4月) |
■40H袴用平車(出車) |
■40H袴用丸車(入車) |
![](P10300351.jpg) |
![](P10300361.JPG) |
![](pb40ds.jpg) |

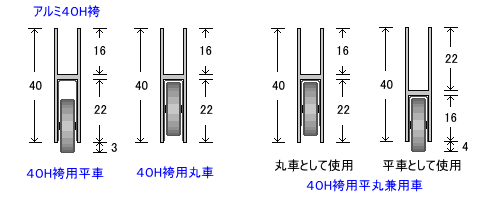

■40H袴用平丸兼用車
アルミ40H袴の深い方(22o)にセットして丸車
浅い方(16o)にセットして平車となります。 |
材質
外装 SUS430
車軸 真鍮ニッケルメッキ
車 スチール車/ジュラコン車
耐食車/真鍮ムク車 |
![](PB40D.gif) |
製品コード |
仕 様 |
単価(税別) |
PB40DS |
スチール車 |
\470 |
PB40DJ |
ジュラコン車 |
\500 |
PB40DN |
耐 食 車 |
\770 |
PB40DB |
真鍮ムク車 |
\500 |
![](AH40HM.gif)
![](line0902.gif)
![](PB405.jpg) |

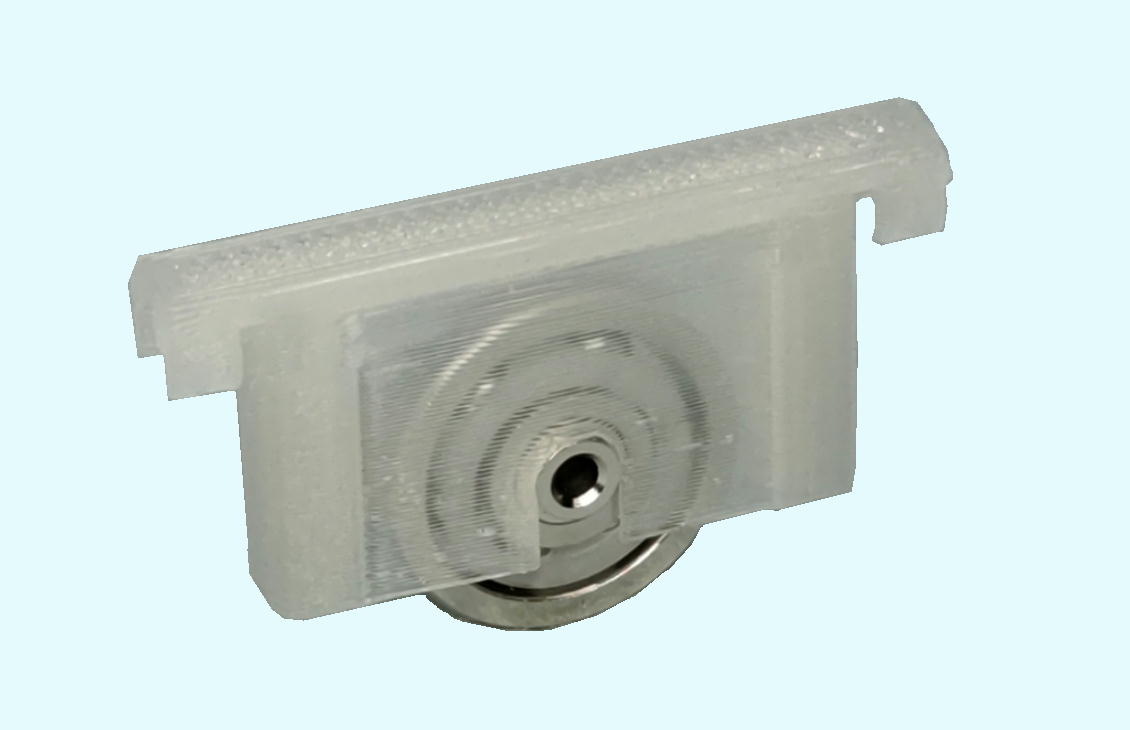

■40H−5o袴用戸車 |
材質
外装 SUS430
車軸 真鍮ニッケルメッキ
車 スチール車/ジュラコン車
真鍮ムク車 |
![](PB4051.gif) |
製品コード |
仕 様 |
単価(税別) |
PB405S |
スチール車 |
\440 |
PB405J |
ジュラコン車 |
\470 |
PB405B |
真鍮ムク車 |
\440 |
![](P10300381.JPG) |

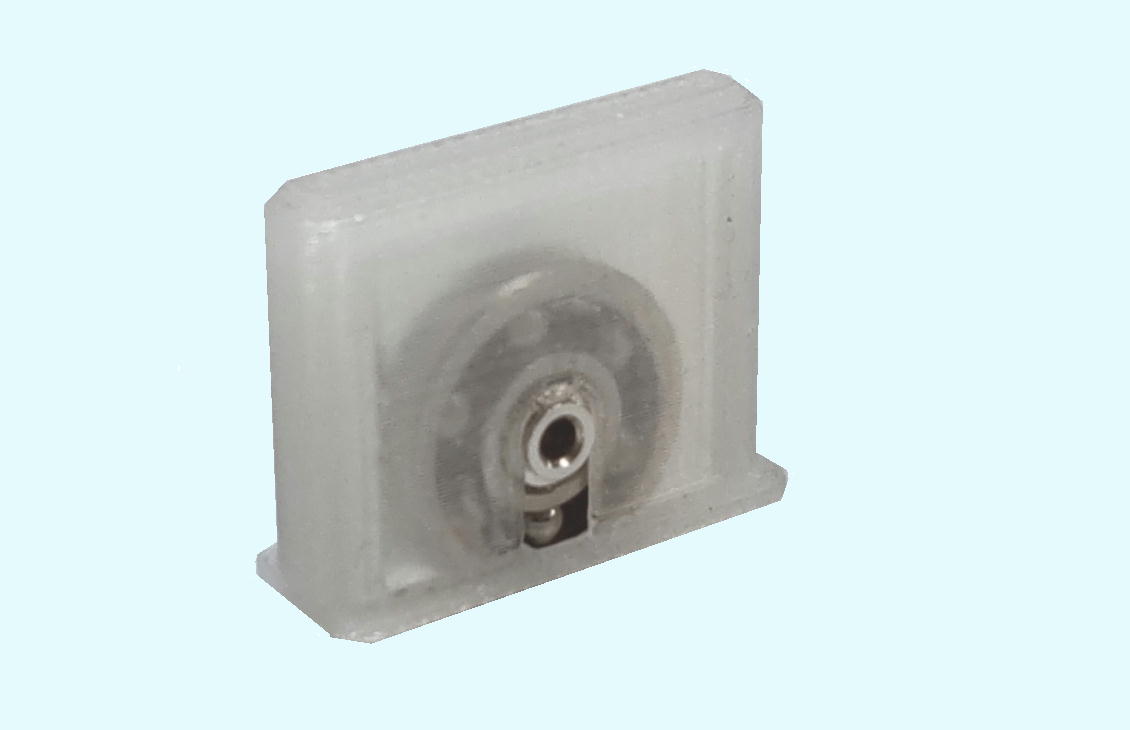

■33H袴用平車(出車) |
材質
外装 SUS430
車軸 真鍮ニッケルメッキ
車 スチール車/ジュラコン車
真鍮ムク車 |
![](PB33H1.gif) |
製品コード |
仕 様 |
単価(税別) |
PB33HS |
スチール車 |
\420 |
PB33HJ |
ジュラコン車 |
\450 |
PB33HB |
真鍮ムク車 |
\420 |
![](P10300401.JPG) |
■33H袴用丸車(入車)
アルミ33H袴の深い方(19.3o)にセットして丸車
となります。 |
材質
外装 SUS430
車軸 真鍮ニッケルメッキ
車 スチール車/ジュラコン車
真鍮ムク車 |
![](PB33M.gif) |
製品コード |
仕 様 |
単価(税別) |
PB33MS |
スチール車 |
\450 |
PB33MJ |
ジュラコン車 |
\480 |
PB33MB |
真鍮ムク車 |
\450 |
![](line0902.gif)
![](P10300431.JPG) |
■25H袴用平車(出車) 天引用 |
材質
外装 SUS430
車軸 真鍮ニッケルメッキ
車 真鍮ムク車 |
![](PB25H.gif) |
製品コード |
仕 様 |
単価(税別) |
PB25HB |
真鍮ムク車 |
\420 |
![](P10300441.JPG) |
■25H袴用戸車
アルミ25H袴の深い方(13.2o)にセットして丸車
浅い方(10.1o)にセットして平車となります。 |
材質
外装 SUS430
車軸 真鍮ニッケルメッキ
車 真鍮ムク車 |
![](PB25M.gif) |
製品コード |
仕 様 |
単価(税別) |
PB255B |
真鍮ムク車 |
\390 |
![](P10300451.JPG) |

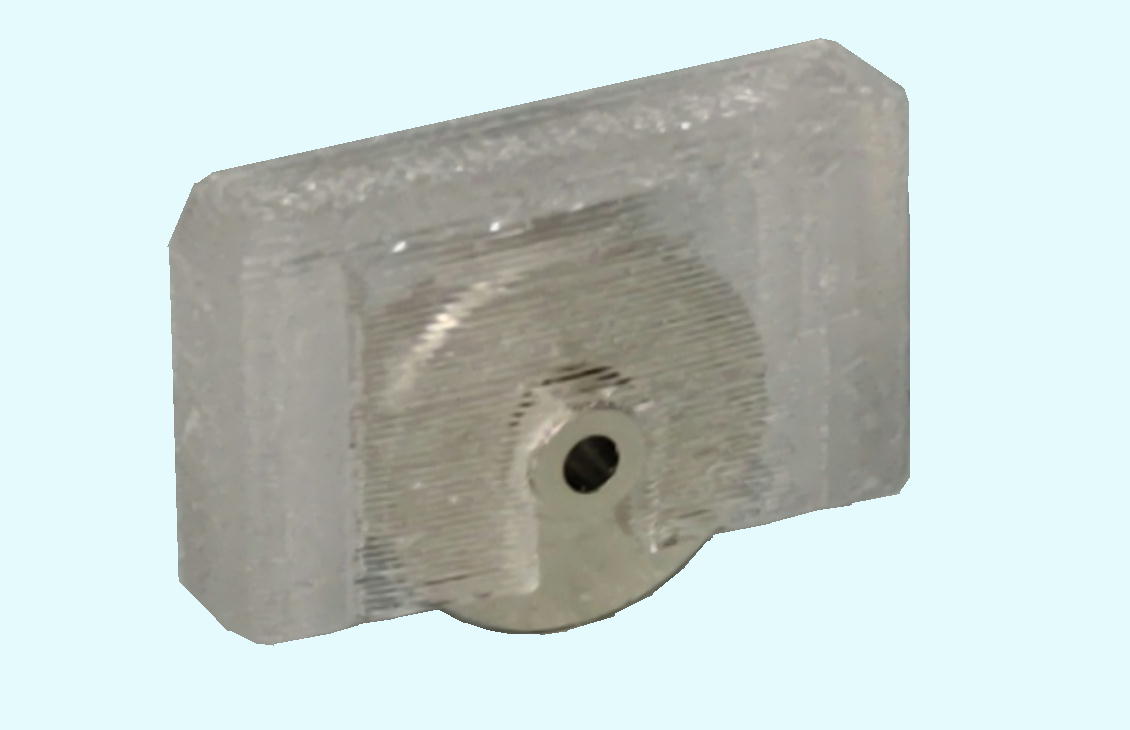

■3・4o袴用戸車
アルミ3・4o袴の深い方(13.2o)にセットして丸車
浅い方(10.3o)にセットして平車となります。 |
材質
外装 SUS430
車軸 真鍮ニッケルメッキ
車 真鍮ムク車 |
![](PB0411.gif) |
製品コード |
仕 様 |
単価(税別) |
PB254B |
真鍮ムク車 |
\390 |
▲ページの先頭へ戻る
![■袴用キャップ](logo8211.gif)
![](PC40H1.jpg) |
![](PC40H2.jpg) |
■アルミ40H袴用キャップ平用 (出車用) |
材質
キャップ SUS304
取付部 SUS430
カシメ部分 真鍮ニッケルメッキ |
![](PCAH40H11.gif) ![](PCAH.gif) |
袴に差し込むだけで、取付部のツメが袴の内側に食い込み、しっかりと固定されます。アルミ40H袴の深い方(22o)に戸車、浅い方(16o)にガラスをセットして使用します。 |
製品コード |
仕上げ |
単価(税別) |
PC40H |
2 B |
\410 |
![](PC40M1.jpg) |
![](PC40M2.jpg) |
■アルミ40H袴用キャップ丸用 (入車用) |
材質
キャップ SUS304
取付部 SUS430
カシメ部分 真鍮ニッケルメッキ |
![](PCAH40M1.gif) ![](PCAH.gif) |
袴に差し込むだけで、取付部のツメが袴の内側に食い込み、しっかりと固定されます。アルミ40H袴の深い方(22o)に戸車、浅い方(16o)にガラスをセットして使用します。 |
製品コード |
仕上げ |
単価(税別) |
PC40M |
2 B |
\410 |
![](PC33H3.jpg) |
![](PC33H31.jpg) |
■アルミ33H袴用キャップ平用 (出車用) |
材質
キャップ SUS304
取付部 SUS430
カシメ部分 真鍮ニッケルメッキ |
![](PC33H21.gif) ![](PCAH33.gif) |
袴に差し込むだけで、取付部のツメが袴の内側に食い込み、しっかりと固定されます。アルミ33H袴の深い方(19.3o)に戸車、浅い方(12.4o)にガラスをセットして使用します。 |
製品コード |
仕上げ |
単価(税別) |
PC33H |
2 B |
\410 |
![](PC33M1.jpg) |
![](PC33M2.jpg) |
■アルミ33H袴用キャップ丸用 (入車用) |
材質
キャップ SUS304
取付部 SUS430
カシメ部分 真鍮ニッケルメッキ |
![](PC33M11.gif) ![](PCAH33.gif) |
袴に差し込むだけで、取付部のツメが袴の内側に食い込み、しっかりと固定されます。アルミ33H袴の深い方(19.3o)に戸車、浅い方(12.4o)にガラスをセットして使用します。 |
製品コード |
仕上げ |
単価(税別) |
PC33M |
2 B |
\410 |
▲ページの先頭へ戻る
![■袴用キャップ付戸車](logo82111.gif)
![](PBC40H1.jpg) |
![](PBC40H11.jpg) |
■アルミ40H袴用キャップ付平車(出車) |
材質
キャップ SUS304 外装 SUS430
車軸・カシメ 真鍮ニッケルメッキ
車 スチール車 / ジュラコン車 |
![](PBC40H.gif) |
製品コード |
仕 様 |
単価(税別) |
PBC40HS |
スチール車 |
\830 |
PBC40HJ |
ジュラコン車 |
\860 |
![](PBC40M1.jpg) |
![](PBC40M11.jpg) |
■アルミ40H袴用キャップ付丸車(入車) |
材質
キャップ SUS304 外装 SUS430
車軸・カシメ 真鍮ニッケルメッキ
車 スチール車 / ジュラコン車 |
![](PBC40M1.gif) |
製品コード |
仕 様 |
販売終了 |
PBC40MS |
スチール車 |
|
PBC40MJ |
ジュラコン車 |
|
![](pbc33h3.jpg) |
![](pbc33h4.jpg) |
■アルミ33H袴用キャップ付平車(出車) |
材質
キャップ SUS304 外装 SUS430
車軸・カシメ 真鍮ニッケルメッキ
車 スチール車 / ジュラコン車 |
![](PBC33HH.gif) |
製品コード |
仕 様 |
販売終了 |
PBC33HS |
スチール車 |
|
PBC33HJ |
ジュラコン車 |
|
![](PBC33M1.jpg) |
![](PBC33M11.jpg) |
■アルミ33H袴用キャップ付丸車(入車) |
材質
キャップ SUS304 外装 SUS430
車軸・カシメ 真鍮ニッケルメッキ
車 スチール車 / ジュラコン車 |
![](PBC33M1.gif) |
製品コード |
仕 様 |
販売終了 |
PBC33MS |
スチール車 |
|
PBC33MJ |
ジュラコン車 |
|
▲ページの先頭へ戻る
![■アルミレール](logo9.gif)
![](P1030013.jpg) |
■5o用上レール |
材 質:A6063SS-T5
仕 上 げ: アルマイト(B2)
サ イ ズ:3640o/1818o/1212o |
![](AR5111.gif) |
製品コード |
サイズ |
単価(税別) |
AR51360 |
3640o |
\2,400 |
AR51180 |
1818o |
\1,200 |
AR51120 |
1212o |
\800 |
寸法切断致します
![FAX見積書](button15112.gif) |
![](P1030014.jpg) |
■5o用下レール(丸用) |
材 質:A6063SS-T5
仕 上 げ: アルマイト(B2)
サ イ ズ:3640o/1818o/1212o |
![](AR5211.gif) |
製品コード |
サイズ |
単価(税別) |
AR52360 |
3640o |
\2,040 |
AR52180 |
1818o |
\1,020 |
AR52120 |
1212o |
\680 |
寸法切断致します
![FAX見積書](button15112.gif) |
![](P1030015.jpg) |
■4o用上レール |
材 質:A6063SS-T5
仕 上 げ: アルマイト(B2)
サ イ ズ:3640o/1818o/1212o |
![](AR411.gif) |
製品コード |
サイズ |
販売終了 |
AR41360 |
3640o |
|
AR41180 |
1818o |
|
AR41120 |
1212o |
|
寸法切断致します
![FAX見積書](button15112.gif) |
▲ページの先頭へ戻る
![■アルミ袴(引戸用)別注製作](logo10.gif)
![](image1411111.gif) |
※アルミ袴(引戸用)の別注製作のご注文の際は、下記の指定をお願いします。
※別注製作見積書の[アルミ袴 引戸用]をクリックし、印刷の上ご記入下さい。
※様々なご注文に出来るだけお応えします。 ご遠慮なくお申しつけ下さい。
1:袴の種類( 40H・33H )
2:袴の仕様( 出車用・入車用・他 )
3:袴の寸法( 切断寸法・仕上がり寸法・開口寸法+重なり寸法 )*1・2
4:プッシュロックの有無及び仕様( 右前・左前 )*3・4
*1 キャップ付の場合、切断寸法は、仕上がり寸法より1oマイナスとなります。
*2 特に指定のない場合、
指示寸法=切断寸法
重なり寸法=40oとなります。
*3 特に指定のない限り、LO-4050 を装着します。(錠穴のみの場合も同様)
ただし、ご希望により LAMP-2100・SMN-3500 の錠穴加工も承ります。
また、これらの錠を持ち込まれる場合は、取り付けも承ります。
*4 ご希望により、錠受穴加工も承ります。
ケース内寸(袴の開口寸法)を指定して頂くと、より確かな加工が出来ます。 |
