| ステン鏡受（ステン片長チャンネル）※取り寄せ製品 |
| ■ステン８㎜鏡受（ステン８㎜片長チャンネル） |
 |
| 材 質 |
SUS304 t=0.8 |
| 仕上げ |
ヘアーライン ／ 準鏡面（#600） |
| サイズ |
3000㎜ ／ 2000㎜ |
| 仕 様 |
５－６㎜鏡用・小判穴付 |
| 製品コード |
仕上げ |
サイズ |
仕 様 |
単価 |
| SK08H301 |
ヘアーライン |
3000㎜ |
小判穴付 |
**** |
| SK08H201 |
ヘアーライン |
2000㎜ |
小判穴付 |
**** |
| SK08J301 |
準鏡面（#600） |
3000㎜ |
小判穴付 |
**** |
| SK08J201 |
準鏡面（#600） |
2000㎜ |
小判穴付 |
**** |
**** 取り寄せ商品につき別途お見積もりいたします。
| ■ステン１０㎜鏡受（ステン１０㎜片長チャンネル） |
 |
| 材 質 |
SUS304 t=0.8 |
| 仕上げ |
ヘアーライン ／ 準鏡面（#600） |
| サイズ |
3000㎜ ／ 2000㎜ |
| 仕 様 |
５－６㎜鏡用・小判穴付 |
| 製品コード |
仕上げ |
サイズ |
仕 様 |
単価 |
| SK10H301 |
ヘアーライン |
3000㎜ |
小判穴付 |
**** |
| SK10H201 |
ヘアーライン |
2000㎜ |
小判穴付 |
**** |
| SK10J301 |
準鏡面（#600） |
3000㎜ |
小判穴付 |
**** |
| SK10J201 |
準鏡面（#600） |
2000㎜ |
小判穴付 |
**** |
**** 取り寄せ商品につき別途お見積もりいたします。
※上記製品は、当社で扱う製品の中で最もポピュラーな製品です。
上記以外の製品をご希望の場合、お客様の希望に出来るだけ合わせた製品を調達致します。
ご希望のサイズ・材質・仕上げをご指定下さい。
ご指定方法は、以下の例を参考にお願いいたします
例）材 質：真鍮（クロームメッキ）
サイズ：(1)=12.0㎜ (2)=13.0㎜
| ■クッションゴム |
| ビス頭と鏡が当たらないようにします。 |
 |
| 製品コード |
単価 |
| PSKG03 |
**** |
**** 取り寄せ商品につき別途お見積もりいたします。
| ■水抜用底ゴム |
| 鏡受内の水を抜けやすくします。 |
 |
| 製品コード |
単価 |
| PSKG02 |
**** |
**** 取り寄せ商品につき別途お見積もりいたします。

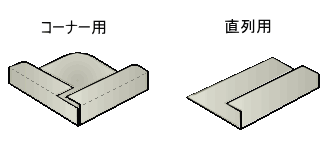

| ■コネクター |
| トメ切加工された鏡受を施工する際に「仮止め用」として使用しますと作業効率のアップに 効果があります。 |
 |
| 製品コード |
製 品 名 |
単価 |
| PSK082 |
８㎜ コーナー用 |
**** |
| PSK101 |
１０㎜ 直列用 |
**** |
| PSK102 |
１０㎜ コーナー用 |
**** |
**** 取り寄せ商品につき別途お見積もりいたします。
■各種鏡受をご注文の寸法にて直切(90°)・トメ切(45°)加工いたします。
※［ステン鏡受別注製作］をクリックし、印刷の上ご記入下さい。
※様々なご注文に出来る限りお応えします。 ご遠慮なくお申しつけ下さい。
※ご希望の納期に出来る限りお応えします。 納期の早さは、当社は業界トップクラスです。
※各種鏡受別注製作のご注文の際は、下記の指定をお願いします。
１：鏡受部材の指定（ 材質・仕上げ・鏡受部材のサイズ ）
２：加工内容（ 直切・トメ切 ）
３：鏡受の寸法（ 切断寸法 ）
４：部品の有無（ クッションゴム・水抜用底ゴム・コネクター ）＊１
５：付加加工の有無（ 見付の面取り加工・水抜き穴加工・他 ）＊２・３
＊１ 特に指定のない限り、部品の付属はいたしません。
＊２ 特に指定のない限り、付加加工はいたしません。

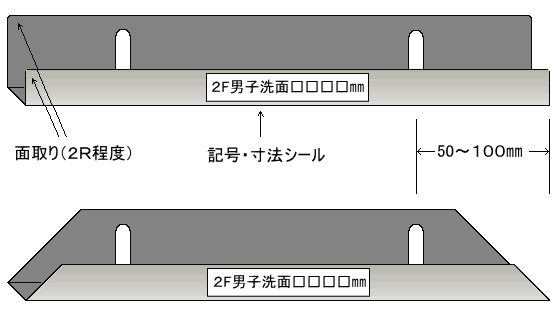

但し、切断面のバリ取り処理及び、直角箇所の面取り処理（２Ｒ程度）を施してあります。
また、ビス穴は、切断加工後の鏡受両端より 50～100㎜の位置で施してあります。
＊３ 鏡受個別に加工寸法を記入したシールを貼付してありますが、ご希望により「現場名」や「枠記号」等の記入も承ります。

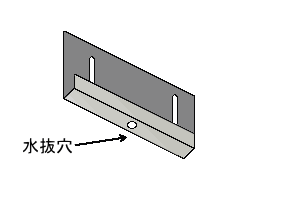

■水抜穴明加工
ご希望により底面に水抜穴明加工（６～８φ）も承ります。

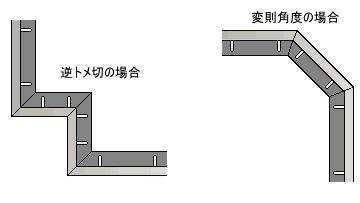

■ステン鏡受の変則切断加工

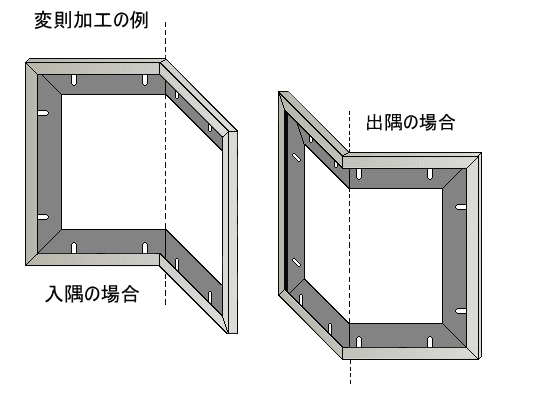

※また、入隅や出隅の壁面や柱巻き等の場合に必要なタテトメ切、また５角形や６角形のに必要な45°以外の変則角度による切断も承ります。（但し、43°～137°の範囲内）

|
|
|
