| ステン袴 開戸用 別注制作 |

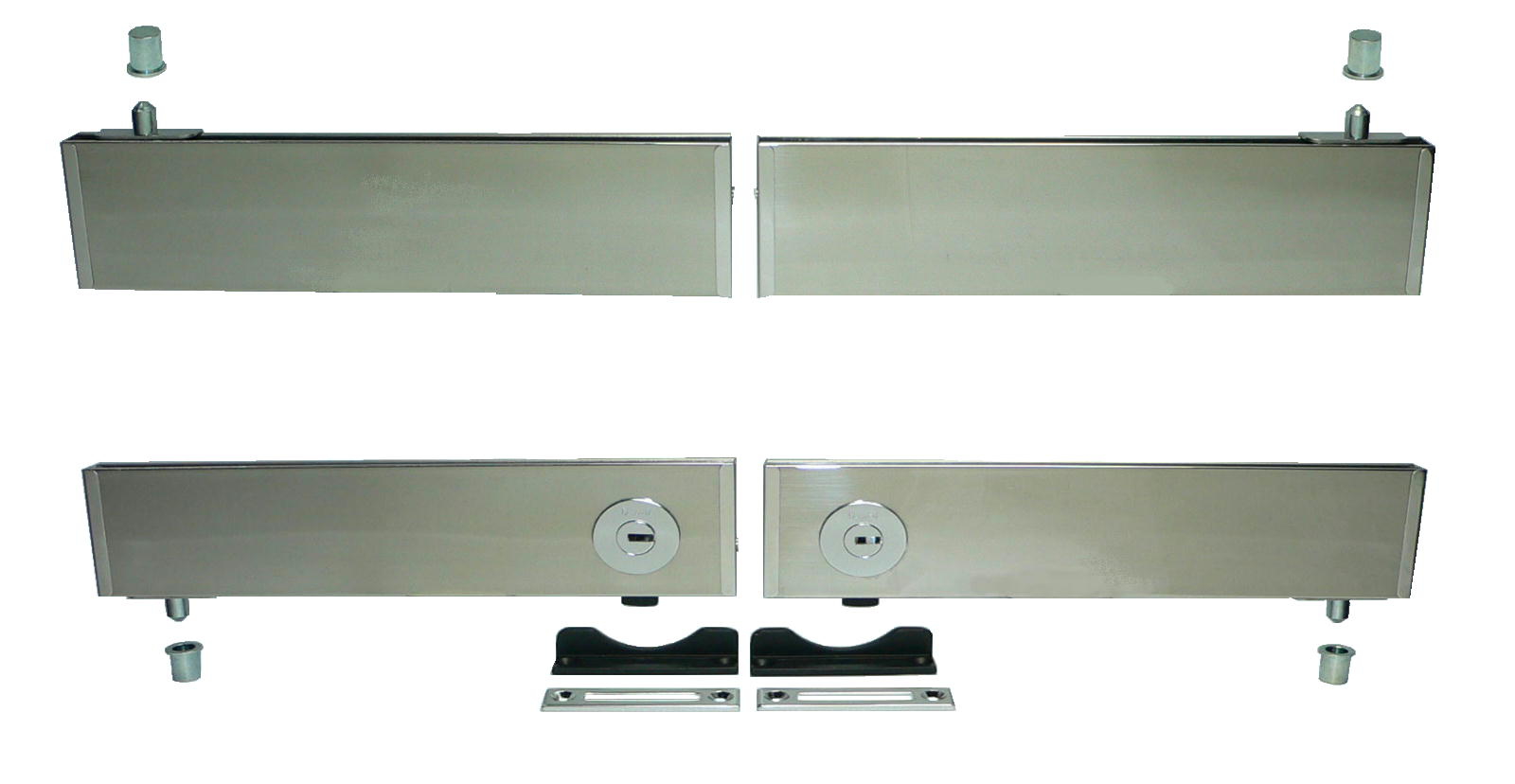

ステン４０Ｈ袴を開戸用に加工します。
※ステン袴 開戸用の別注製作のご注文の際は、下記の指定をお願いします。
※別注製作見積書の［ステン袴 開戸用］をクリックし、印刷の上ご記入下さい。
※様々なご注文に出来るだけお応えします。ご遠慮なくお申しつけ下さい。
１：袴の仕上（ ヘアーライン・バイブレーション・準鏡面（#500）・鏡面（#800） ）

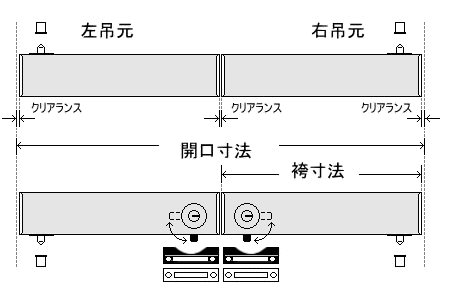

２：袴の仕様（ 右吊元・左吊元 ）
３：袴の寸法（ 切断寸法・仕上がり寸法・開口寸法＋クリアランス ）
＊１・２
４：カムロックの有無
＊１ 切断寸法は、仕上がり寸法より１㎜マイナスとなります。
＊２ クリアランスは、２㎜以上として下さい。
（特に指定のない場合、２～３㎜となります。）

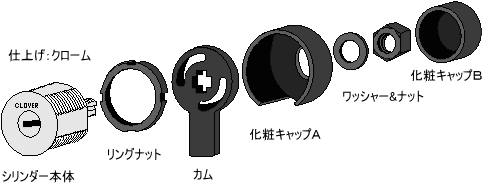

■開戸用カムロック (LO-4060)
表 側 |
裏 側 |
■ストライク
 |
 |
| LOP-6C |
LOP-6F
ストッパー付 |
カムを受ける座金です。どちらかを使用します。
■ステン袴用部品（ヒンジ)
ステン袴の裏側からビスで取り付けます。
 |
 |
| 材 質 |
プレート ステン SUS430 |
| 軸・軸受 真鍮クロームメッキ |
| ビス ステン SUS304 |
☆ヒンジ軸の強度は、通常の使用における範囲では十分ですが、扉を開けた状態で扉に手をかけたり、上着等を掛けたりしますと、てこの原理でヒンジ軸に大きな力がかかり、破損する場合があります。
■ヒンジ・カムロック位置とガラス切り欠き加工
 |
※特に指定のない限り、左図の位置でヒンジを取り付けます。
※他のヒンジとの共用の場合等、ヒンジの軸芯を指定され場合は、ご遠慮なくお申しつけ下さい。
＊扉の傾きを調整するため、左右２㎜程度動きます。
但し、調整後はドライバーで、ビスが緩まないように強固に締めつけて下さい。
※扉のガタつきにお気付きになった場合は、ヒンジのビスを締め直して下さい。
|
 |
※カムロックの取付位置に関しましては、特に指定のない限り左図の通りとなっています。
※特に指定のございます場合は、ご遠慮なくお申しつけ下さい。
|
 |
※カムロックを取り付けた場合のガラス切り欠き加工は、左図をご参照下さい。
※左記の数値は、あくまでも図面において算出した参照数値です。実際に施工される際には、もう少し余裕をもって加工されることをお奨めします。
また、施工の条件によっては、左記の数値と異なることがあります。
|
■開戸用袴のガラス寸法について
※ガラスＷ寸法＝袴切断寸法＝袴外寸法－１㎜とする

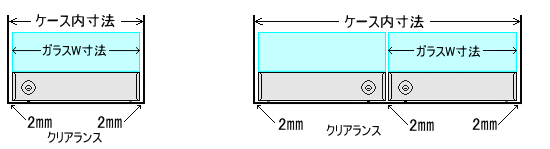

●ガラスＷ寸法＝ケース内寸法(開口)－５㎜（片扉の場合、図１参照）
●ガラスＷ寸法＝ケース内寸法(開口)÷２－４㎜（両扉の場合、図２参照）

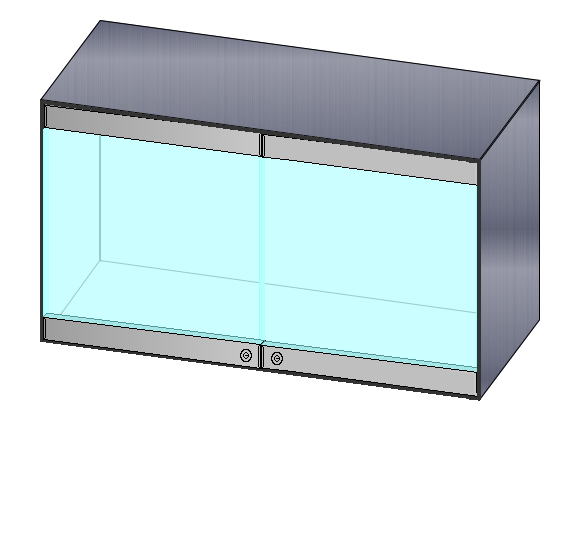

●ガラスＨ寸法＝ケース内寸法(高さ)－５２㎜（上下袴の場合、図３参照）
図 １
図 ２
 |
※左記の数値は、あくまでも図面において算出した参照数値です。
実際に施工される際には、もう少し余裕をもって加工されることをお奨めします。
また、施工の条件によっては、左記の数値と異なることがあります。
|
図 ３
|
|
|
